Wiederbelebung von DVD-Playern

Diese Seite steht im Zeichen der Wiederbelebung von DVD Playern.

Leider kommt es vereinzelt immer wieder mal vor, das jemand beim
Versuch eine neue Firmware auf seinen DVD Palyer zu spielen
den selbigen in ein Häufchen Elektronikschrott verwandelt.

Dies kann vielfältige Gründe haben

• Stromausfall während des Upgrades
• Fehlerhafte Hardware / Flash-ROMs
• Auswahl der verkehrten Firmware
• Ausschalten des Players während des Upgrades
  wider besseren Wissens und/oder Ungeduld

Ok, hier kommt nun eine kleine Anleitung zur Wiederbelebung eines
Medion MD80796. Dieses Verfahren kann so 1:1 für einen Medion
MD81290 übernommen werden. Hier sieht man das 'Innenleben' eines
MD80796, markiert die Pinbelegung, damit man ersehen kann wo die
entsprechenden Kabel angeschlossen werden müssen.

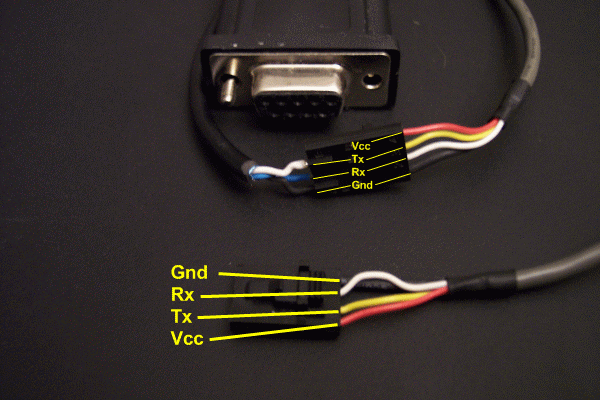

Hier kommt auch schon ein Kabel, welches man sich recht einfach
selbst zusammensetzen kann. Es besteht in meinem Fall aus einem
ausgedienten seriellen Kabel für ein Nokia 3210 Handy und enthält
(für uns recht praktisch) den notwendigen Pegelumsetzer MAX232.

Der Stecker auf der Handyseite muss abgetrennt werden und die Adern
freigelegt. Im Optimalfall ist ein Lötkolben / eine Lötstation zur Hand
und mit ihm werden die abisolierten Enden der Adern verzinnt.

Diese Adern kann man nun sehr einfach in z.B. ein CD-ROM Audiokabel
stecken, was die Handhabung recht einfach gestaltet. Das Kabel
entsprechend dem ersten Bild aufstecken und schon kann es losgehen!

Zuerst benötigst du die entsprechenden Programme.
In diesem Beispiel wird das MTK-Tool V1.31 verwendet
(bei Problemen kann auch die Version 1.29 verwendet werden).

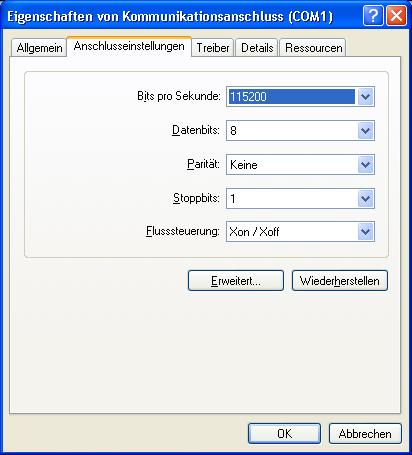

Als nächstes kontrollieren wir die korrekten Einstellungen des COM-Ports:

Wenn diese Einstellungen stimmen, dann kommen wir zum MTK-Tool:
Wie auf den folgenden Bildern sollte die Einstellungen des
COM-Ports mit denen des Screenshots oben aus dem
Gerätemanager übereinstimmen!

MTK Tool Version1.29

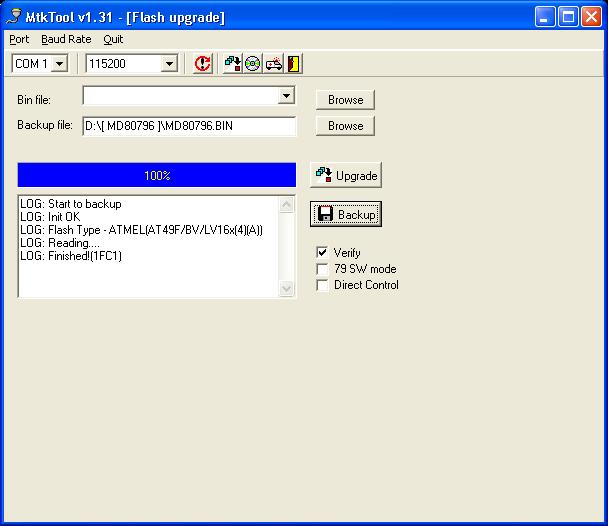

MTK Tool Version1.31

Wenn man nun das Kabel parat und an beiden Enden eingesteckt hat,
dann sollte der DVD Player mit dem Stromnetz verbunden werden und
der Netzschalter auf der Rückseite auf EIN geschaltet werden.

Jetzt sollte das MTK Tool gestartet werden und man sollte zum testen
erst einmal auf 'Browse' beim Punkt 'Backup File:' geklickt werden
um sicherzustellen, das die Kommunikation zwischen PC und
DVD Player gegeben ist. Jetzt einen Namen angeben unter dem die
(zerstörte/defekte) Firmware-Datei gesichert werden soll - ist zu nichts
weiter nutze, als zu testen ob die Kommunikation möglich ist.

Diesen Vorgang sollte man dann einfach durchlaufen lassen und
kann dann anschließend mit der Originalen Firmware den Player
über den Punkt 'Browse' hinter 'Bin file:' und 'Upgrade' wieder
ins Leben zurückholen.

Jetzt bleibt mir nur noch VIEL ERFOLG! zu wünschen!
